產品中心
電子絲網印刷方案專業(yè)供應商
FGB玻纖板刮膠
- 商品名稱： FGB玻纖板刮膠
- BGM： 1、采用日本刮膠加工而成，耐溶劑耐磨性優(yōu)秀；</br> 2、玻纖板刮膠采用玻纖板和刮膠相結合，既有刮膠的彈性，又有玻纖板的支撐線，長時間印刷可以保持穩(wěn)定的印刷角度，印刷油墨厚度均勻；
- CGM： 1、采用日本刮膠加工而成，耐溶劑耐磨性優(yōu)秀；</br> 2、玻纖板刮膠采用玻纖板和刮膠相結合，既有刮膠的彈性，又有玻纖板的支撐線，長時間印刷可以保持穩(wěn)定的印刷角度，印刷油墨厚度均勻；
- 汽車內飾-INS： 1、采用日本刮膠加工而成，耐溶劑耐磨性優(yōu)秀；</br> 2、玻纖板刮膠采用玻纖板和刮膠相結合，既有刮膠的彈性，又有玻纖板的支撐線，長時間印刷可以保持穩(wěn)定的印刷角度，印刷油墨厚度均勻；
傳統(tǒng)刮膠全部為聚氨酯橡膠，長時間印刷，刮膠吸收油墨中的溶劑后硬度降低，膨脹變形，印刷角度α不穩(wěn)定，不適合精密絲網印刷。玻纖板刮膠采用玻纖板和刮膠相結合，既有刮膠的彈性，又有玻纖板的支撐性，長時間印刷可以保持穩(wěn)定的印刷角度，印刷油墨厚度均勻。
尺寸及硬度
尺寸
| 項目 | 編號 | 數值（mm） | 誤差（mm） |  |
| 橡膠厚度 | a | 9.2 | ±0.3 | |
| 刮膠高度 | b | 50 | ±0.5 | |
| 玻纖板厚度 | c | 1.2/1.5/3 | ±0.15 | |
| 刮膠長度 | d | ＜1500 | ±1 | |
| 橡膠高度 | e | 15 | ±0.3 |
硬度
| 聚氨酯刮膠M型 MADE IN JAPAN |
青色—62±3 | 硬度計 TYPE-A GS-719N |
 |
| 綠色—70±3 | |||
| 藍色—75±3 | |||
| 黃色—83±3 |
材質
聚氨酯橡膠；日本進口聚氨酯刮膠
| 項目 | 單位 | M型聚氨酯橡膠 | |||
| 顏色 | 青色62A | 綠色70A | 藍色75A | 黃色83A | |
| 硬度 | JIS-A | 62±3 | 70±3 | 75±3 | 83±3 |
| 100%拉伸性 | MPa | 2.52 | 2.77 | 3.70 | 5.89 |
| 200%拉伸性 | MPa | 3.72 | 4.09 | 5.38 | 8.63 |
| 300%拉伸性 | MPa | 6.50 | 5.85 | 7.38 | 11.1 |
| 最大拉伸 | MPa | 35.1 | 24.6 | 17.2 | 11.7 |
| 拉伸極限 | % | 632 | 563 | 521 | 523 |
| 斷裂強度 | KN/m | 45.4 | 55.5 | 67.7 | 81.5 |
耐化學溶劑性能
測試用時：7DAYS
測試溶劑：二甲苯、丁酮
測試項目：硬度變化、質量變化
玻纖板
選用進口水綠色玻纖板，厚度均勻，彈性好，耐化學腐蝕。

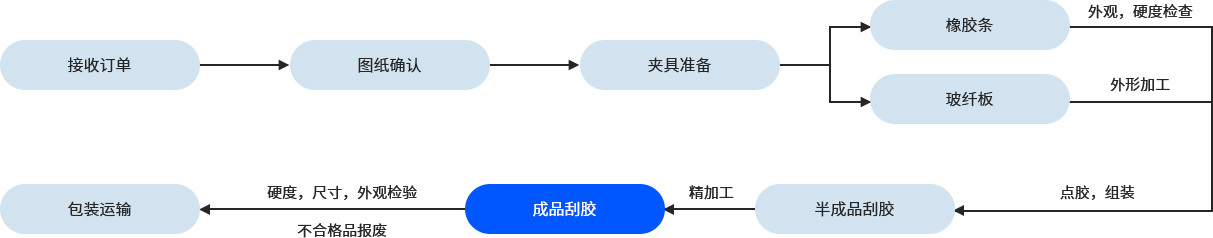

制作過程
從接到訂單到出貨的整個流程
包裝、儲存
包裝
紙盒包裝：10Pcs/Box
儲存
①室內存放在40°C或更低溫度，不要存放在高溫高濕，陽光直射和紫外線照射的地方。（推薦儲存條件：23°C±2°C，濕度60％或更低）。
②請勿存放在靠近發(fā)熱設備或多塵的地方。
③禁止彎曲重壓，平直堆放，疊放不超過20PCS。
④刮膠在低溫下長時間放置后，移至室溫下不能馬上使用，應當在23°下放置3小時以上再使用。
研磨
歡迎使用SPS-SG刮膠研磨機
①使用后的刮膠，請清理干凈表面油墨，放在SPS-DR刮刀擺放架上休息12小時，等待溶劑釋放。
②M型號傳統(tǒng)刮膠需要夾裝在刮刀架中研磨；FGB/AS帶支撐板刮膠可取下研磨。
③手動研磨機進行研磨。
250目砂輪單次最多研磨 粗磨0.5mm/精磨0.2。
400目砂輪單次最多研磨 粗磨0.2mm/精磨0.1。
④研磨后的刮膠可配合使用SPS-Sander打磨器對刀口邊緣拋光處理，刀口更光滑。
注意
SPS刮膠都可進行多次研磨，研磨不融化，研磨面細膩、刀口光滑。
SPS-SG刮膠研磨機可提供各種定制型砂輪：U型 C角 R角（K1-K5）。
推薦產品
SPS-AS碳纖維刮膠適用于往復式滾筒絲網印刷機，它使用碳纖維板與日本ASM防靜電耐溶劑聚氨酯橡膠加工而成，印刷品質穩(wěn)定，使用壽命高。
GM-IO是一種 UV 紫外固化絲網印刷絕緣油墨，附著力優(yōu)異，高度柔韌性， 良好印 刷性能及 UV 固化快干特性，適用于血糖儀、鍵盤線路、薄膜開關等。
在絲網印刷過程中，刮膠、網版、承印材料等相互摩擦，產生靜電。靜電積累到較高電壓差時，圖案邊緣會產生飛墨、拉絲等不良。SPS-ASM防靜電刮膠電阻<108Ω,部分電荷通過刮膠散去，降低電壓差，避免飛墨和拉絲等問題的出現。
電池生產過程中，絲網印刷的效果將直接影響電池的轉換效率，印刷核心是印刷后銀漿的縱橫比。因此，屏幕，銀漿和刮刀必須保持創(chuàng)新，當編寫更高的絲網印刷要求時僅僅十年，閘線的要求越來越精細，一直從最初的60um進入目前的30um，甚至更細;?隨后更換刮刀（如下圖所示），現在SPS-AS-SL單邊光伏碳纖維刮膠越來越受歡迎！
